Как выбрать рукав с нитяным усилением по ГОСТ 10362-2017

Рукава с нитяным усилением ГОСТ 10362-2017 выбирают не по одному диаметру. Для нормальной работы нужно сопоставить рабочую среду, давление, температуру, размер и климатическое исполнение. Ошибка в одном из этих пунктов может привести к набуханию внутреннего слоя, утечке или преждевременному разрушению изделия.

В каталоге РТИ ЕВРАЗ представлены позиции МБС и ХЛ разных типоразмеров. Перед заказом стоит сверить паспорт конкретного рукава: параметры зависят от исполнения, размера и изготовителя.

Что регулирует ГОСТ 10362-2017

Полное название документа: «Рукава резиновые напорные с нитяным усилением без концевой арматуры. Технические условия». ГОСТ введен в действие 1 июля 2018 года вместо ГОСТ 10362-76.

Стандарт распространяется на гибкие трубопроводы, по которым под давлением подают воздух, инертные газы и жидкости. В нем описаны требования к конструкции, размерам, рабочим давлениям, маркировке, приемке и испытаниям.

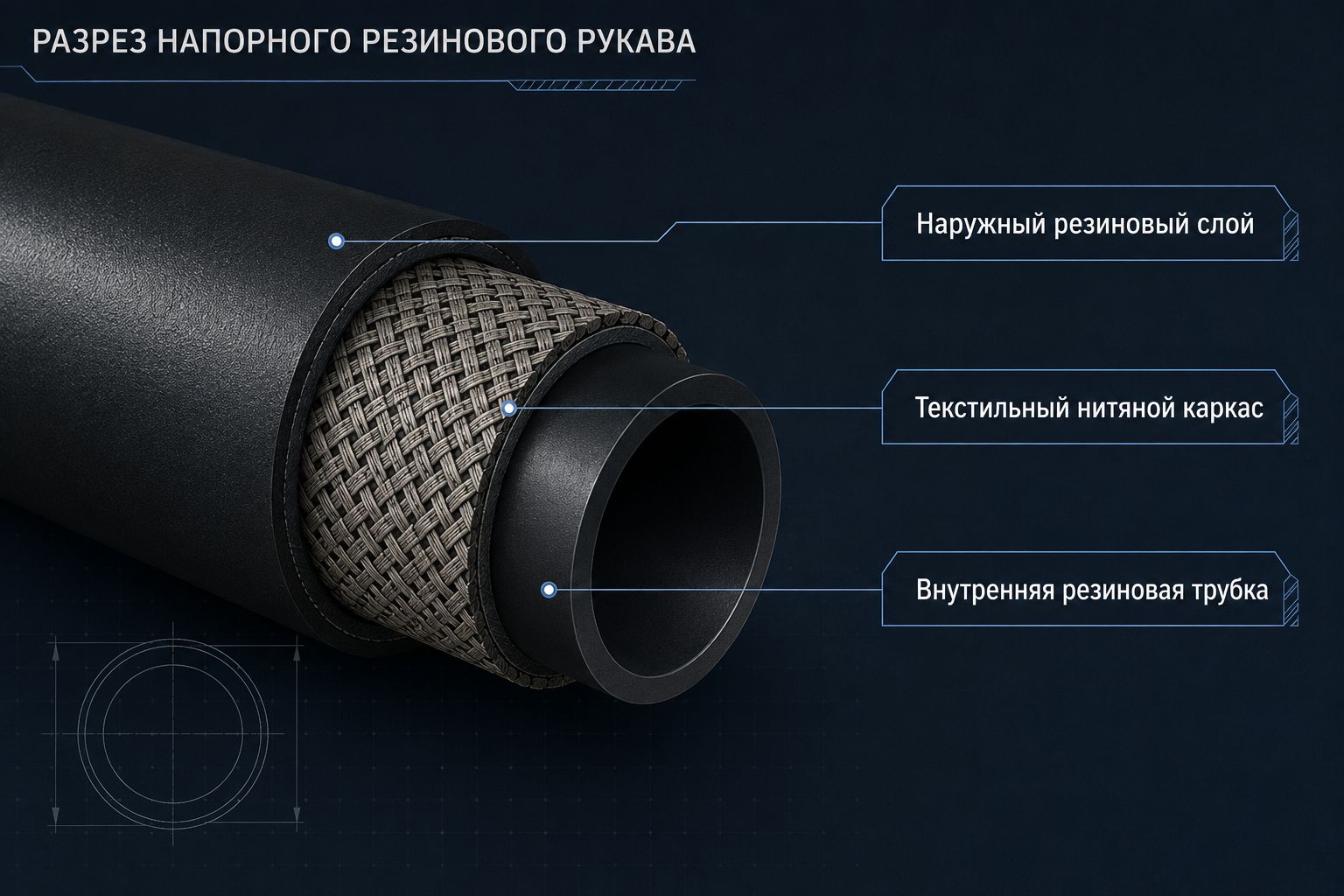

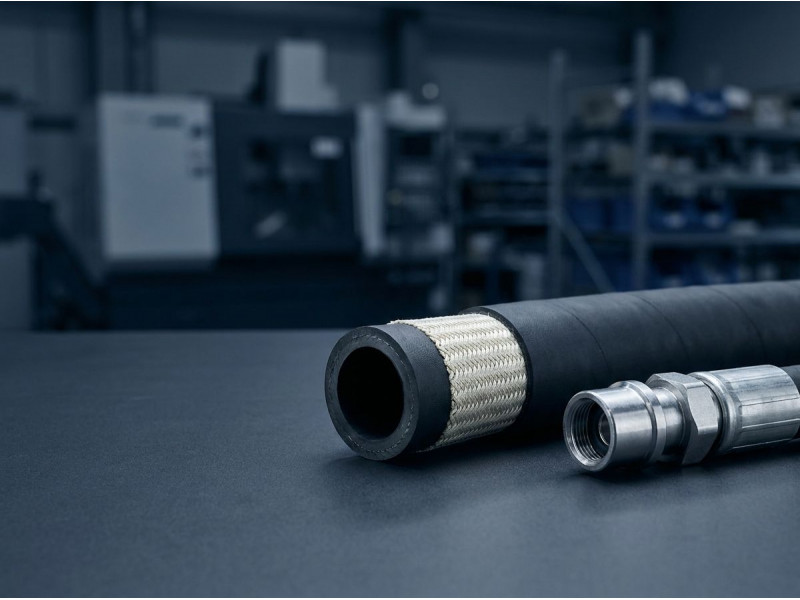

Как устроен напорный рукав с нитяным усилением

У рукава три основных слоя. Внутренний контактирует с рабочей средой. Нитяной каркас принимает нагрузку от давления. Наружный резиновый слой защищает каркас от внешних воздействий.

Нитяной каркас не делает рукав аналогом РВД. У рукавов высокого давления другая конструкция: в ней применяют металлические оплетки или навивки.

Какие среды предусмотрены стандартом

В ГОСТ 10362-2017 перечислены бензины, реактивное и дизельное топливо, нефтяные масла, жидкие смазки и солидол, воздух, инертные газы, вода, низкозамерзающие охлаждающие жидкости, а также отдельные разбавленные растворы неорганических кислот и щелочей. Для кислот и щелочей предусмотрены ограничения, в том числе по концентрации; азотная кислота исключена.

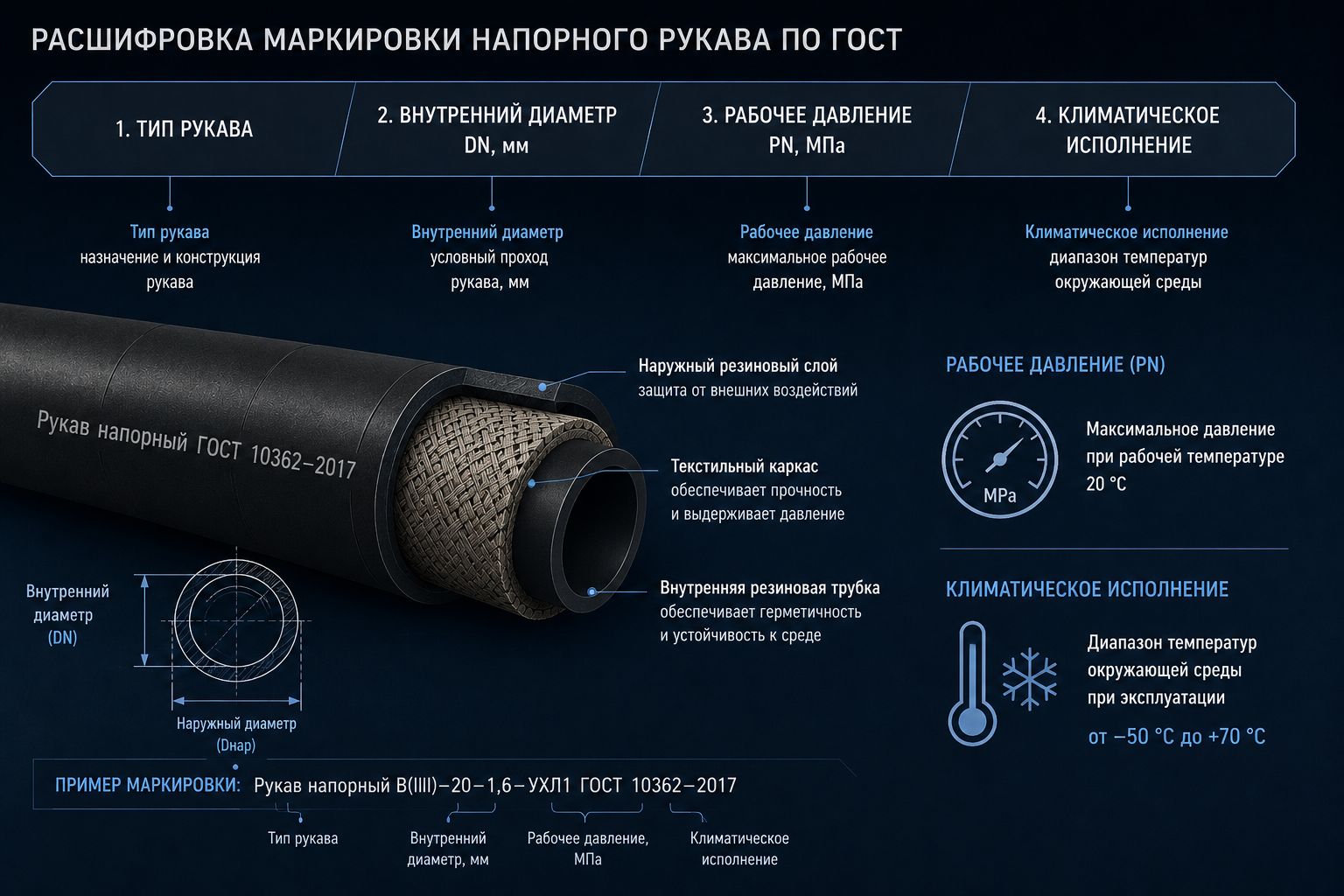

Как читать маркировку

Условное обозначение помогает понять базовые параметры изделия. Например:

В маркировке могут быть дополнительные обозначения. Например, ХЛ указывает на холодное климатическое исполнение, а В используют для рукава, предназначенного для воздуха. По одной надписи нельзя определить все свойства изделия: для заявки также нужны среда, температура, длина, исполнение и документы на партию.

Как подобрать рукав: пять параметров до заявки

Размеры и давление: почему нельзя выбирать только по диаметру

ГОСТ предусматривает основной ряд внутренних диаметров от 4 до 100 мм. Это не означает, что каждый размер есть у любого производителя или в каждом исполнении. В товарной категории РТИ ЕВРАЗ размещены рукава с внутренними диаметрами от 10 до 56 мм; ассортимент и параметры конкретных позиций лучше уточнить перед заказом.

Та же логика работает с давлением. В стандарте предусмотрены разные диапазоны для жидкостей и газов, но на конкретный рукав влияют его размеры, конструкция и рабочая среда. В спецификации лучше фиксировать не только условный проход, но и наружный диаметр, давление и среду.

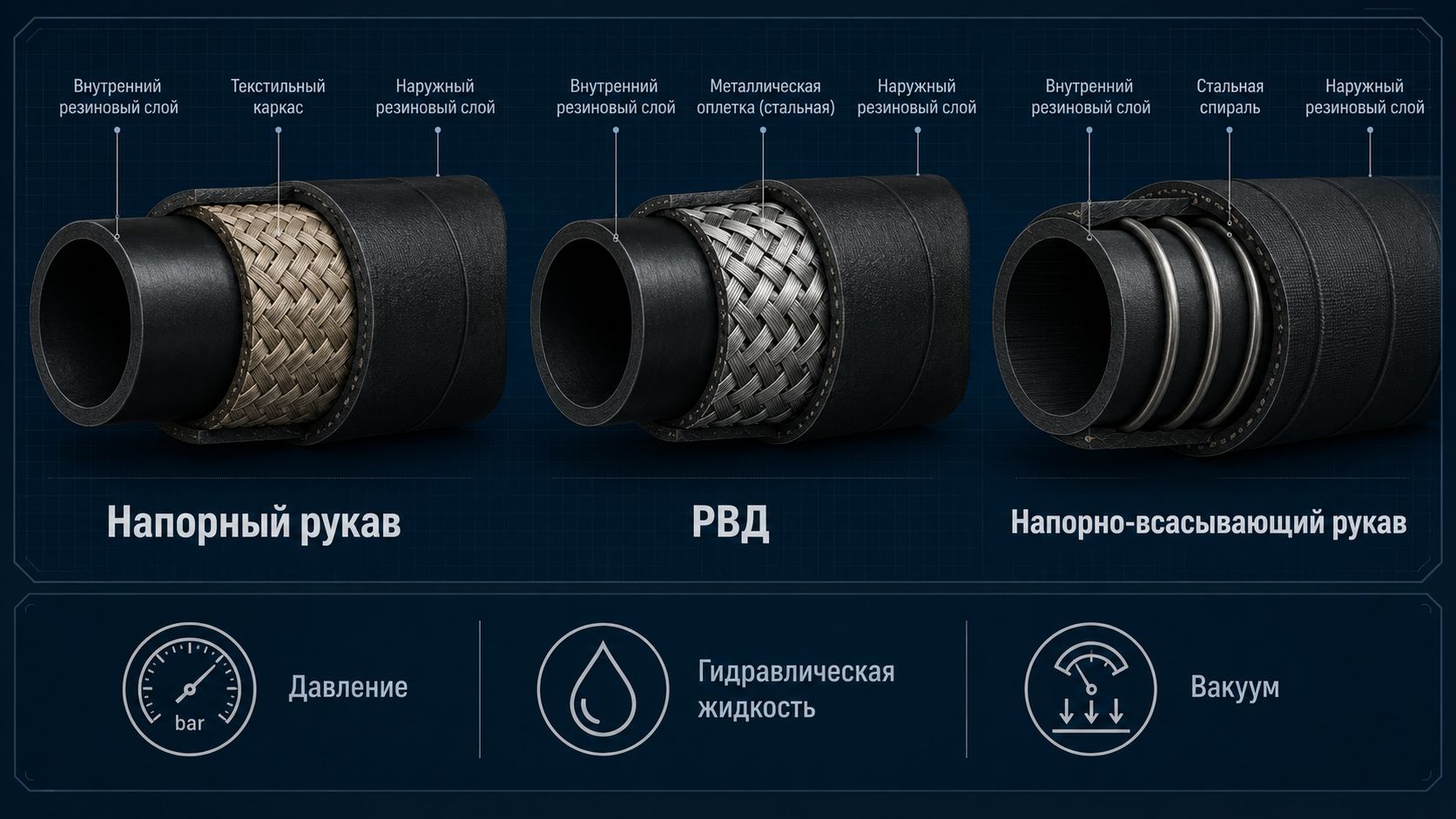

Чем ГОСТ 10362-2017 отличается от РВД и ГОСТ 5398-76

Похожие по названию рукава часто путают. Короткое сравнение помогает не заказать неподходящее изделие.

Если нужен рукав для гидравлической системы, посмотрите отдельный материал о РВД для промышленного оборудования. Для задач со всасыванием и напором подойдет статья о маркировке рукавов ГОСТ 5398-76.

Эксплуатация и хранение

Перед монтажом проверьте маркировку, состояние наружного слоя и отсутствие трещин, порезов, вздутий и следов старения. При прокладке не перекручивайте рукав и не допускайте перегиба с радиусом меньше указанного в документации производителя.

Не используйте рукав с неизвестной историей для новой среды. Даже если размеры совпадают, резина внутреннего слоя может оказаться несовместимой с продуктом, температурой или давлением.

Для хранения защищайте изделия от прямого солнца, источников тепла, масел и растворителей, которые не предусмотрены для контакта с данным исполнением. Условия и срок хранения уточняйте по паспорту партии и документации изготовителя.

FAQ

Чем ГОСТ 10362-2017 отличается от ГОСТ 10362-76?

ГОСТ 10362-2017 введен вместо ГОСТ 10362-76. При замене старого рукава сравните не только номер документа, но и обозначение, среду, размеры, давление и климатическое исполнение.

Можно ли по маркировке определить давление и среду?

Маркировка помогает начать подбор, но не заменяет паспорт. Для надежной замены нужны данные о среде, рабочем давлении, длине и фактических диаметрах. Если часть надписи стерлась, лучше измерить образец и приложить фото к заявке.

Подойдет ли рукав по ГОСТ 10362-2017 для воздуха?

Стандарт предусматривает рукава для воздуха и инертных газов. Для конкретной позиции все равно нужно проверить паспортные параметры, рабочее давление и исполнение.

Что означает ХЛ?

ХЛ обозначает холодное климатическое исполнение. Оно относится к температуре окружающего воздуха, а не автоматически ко всем температурам рабочей среды.

Какие данные передать для подбора?

Минимально нужны среда, давление, температура, внутренний и наружный диаметр, длина, количество и требуемые документы. Если рукав меняют на оборудовании, полезны фото старой маркировки и места установки.
