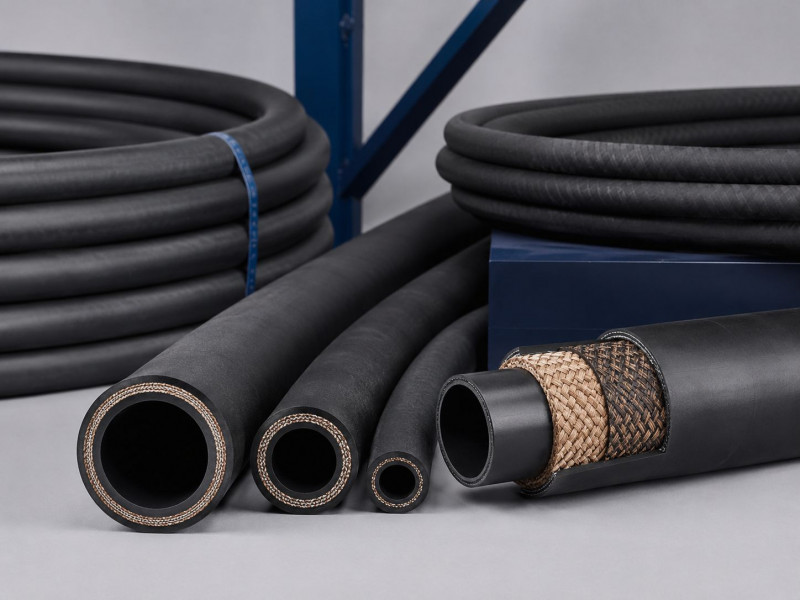

Рукава напорные резиновые по ГОСТ 18698-79 (классы В, ВГ, Г, Пар-1/Пар-2)

Стандарт описывает рукава резиновые напорные с текстильным каркасом и делит их на восемь классов, у каждого своя рабочая среда, свои температуры и давления.

Разбор пригодится инженеру, снабженцу и технологу: чем классы отличаются друг от друга, как читать маркировку и какой рукав взять под задачу.

Что регулирует ГОСТ 18698-79

Стандарт задает технические условия для напорных рукавов с текстильным каркасом: конструкцию, размеры, рабочие давления, температуры, правила маркировки, хранения и гарантийные обязательства.

Если нужен рукав для сварочного поста или топливная магистраль автомобиля, это другие нормативные документы, а не 18698-79.

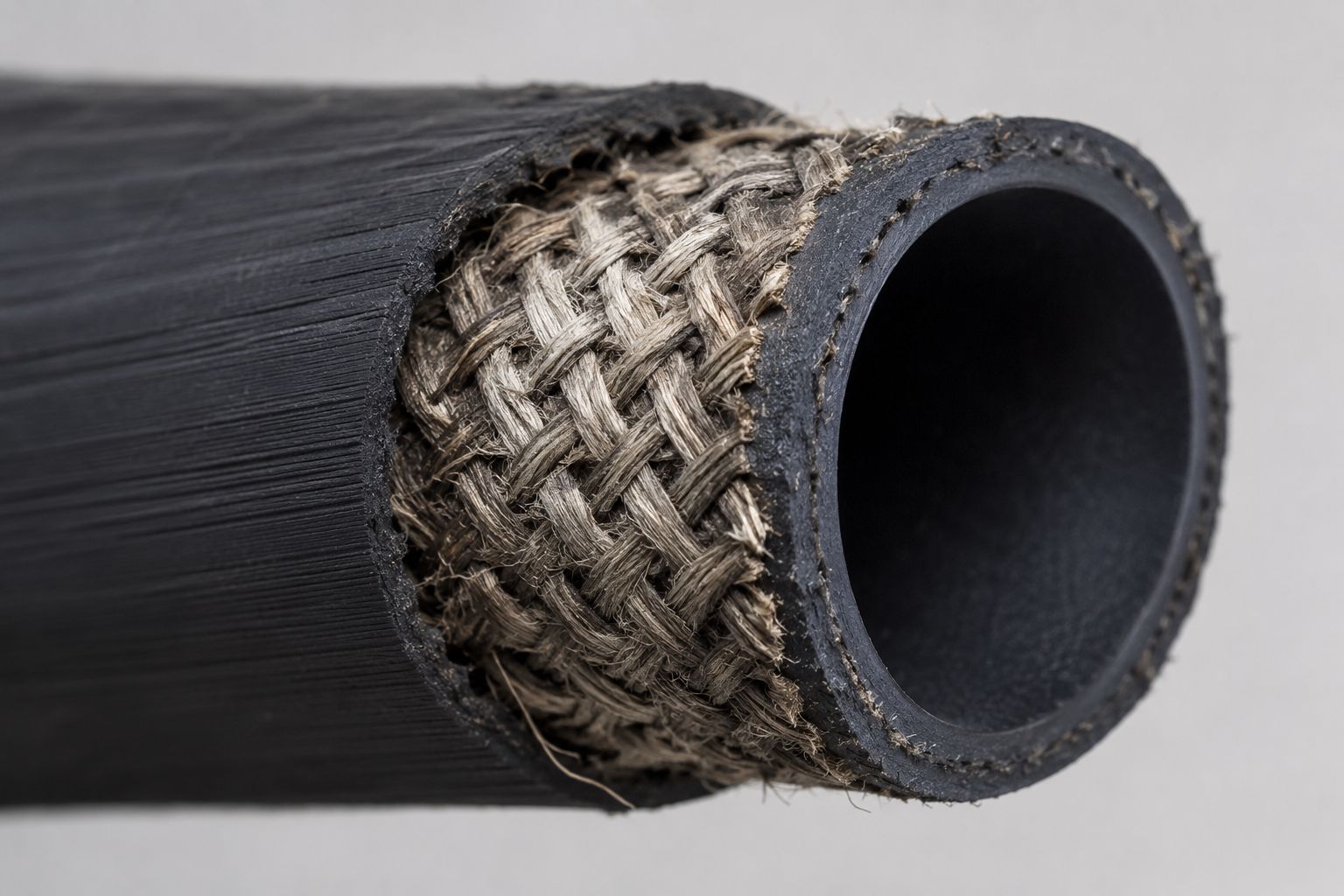

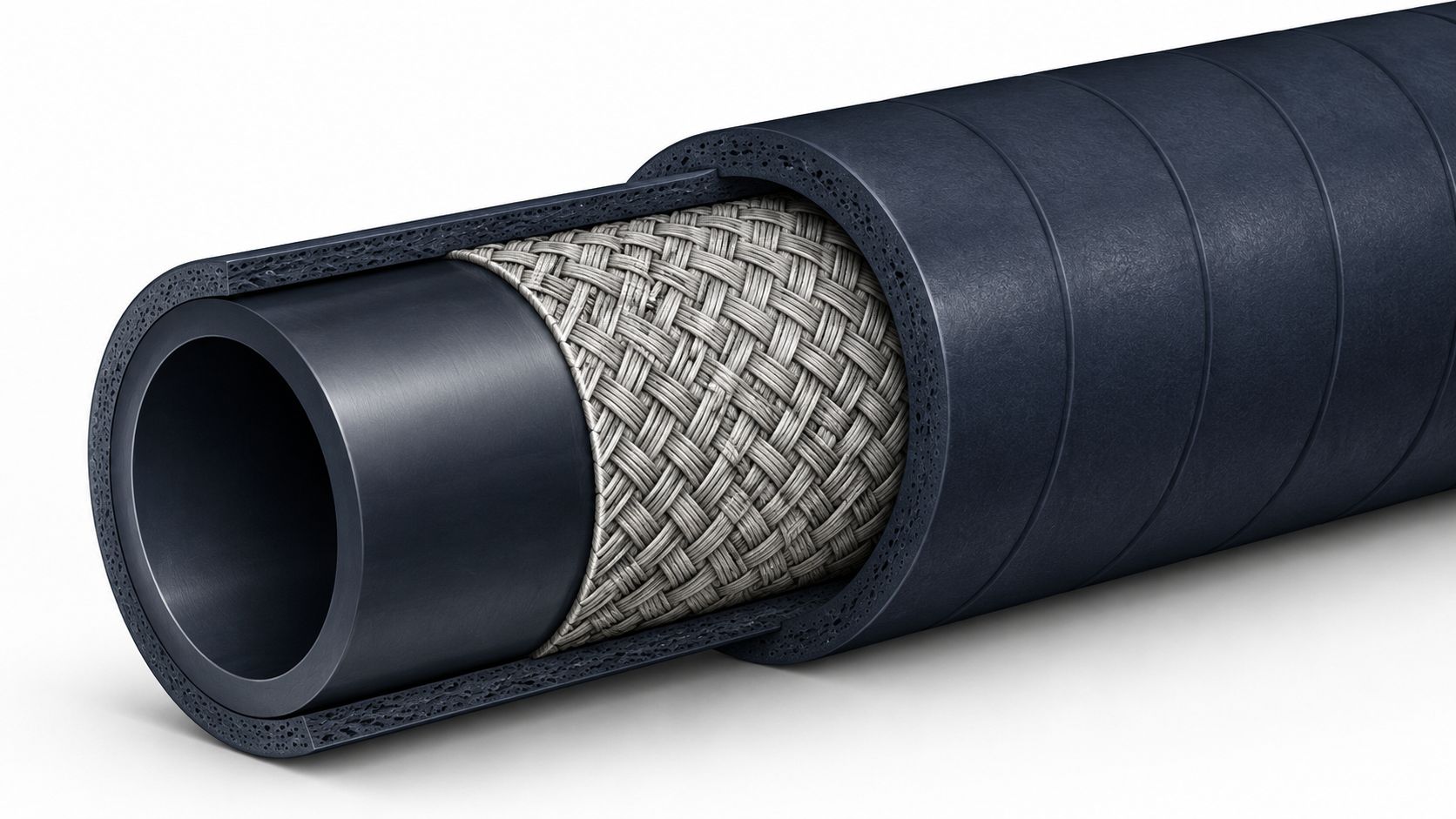

Конструкция напорного рукава с текстильным каркасом

Любой рукав по этому стандарту состоит из трех слоев:

Отдельные требования действуют для пара. Паровые рукава используют только хлопчатобумажный каркас, а у класса Пар-2 (Х) поверх основных слоев добавляют слой ткани — брекер.

Классы рукавов и рабочие среды

Главная идея стандарта: одна конструкция, восемь назначений. Класс присваивают по рабочей среде, а среда диктует состав внутреннего слоя и допустимые температуры. Сводка — в таблице, ниже коротко разберем каждый класс.

Класс	Рабочая среда	Температура эксплуатации, °C
Б (I)	Бензины, керосин, минеральные масла на нефтяной основе	Низ: −35 (У), −20 (Т), −50 (ХЛ); верх: масла — до +100, бензин и керосин — до +70
В (II)	Вода техническая, растворы кислот и щелочей концентрацией до 20 %, кроме азотной кислоты	До +50, в исполнении Т — до +55
ВГ (III)	Горячая вода	До +100
Г (IV)	Воздух, углекислый газ, азот и другие инертные газы	У: −35…+50; Т: −20…+55; ХЛ: −50…+50
П (VII)	Пищевые жидкости: спирт, вино, пиво, молоко, питьевая вода, слабокислые растворы	До +50, в исполнении Т — до +55
Ш (VIII)	Абразивные материалы: песок, штукатурные и малярные растворы	Песок: −35…+50 (У), −20…+50 (Т), −50…+50 (ХЛ); растворы: до +50 (в исполнении Т — до +55)
Пар-1 (Х)	Насыщенный пар	До +143
Пар-2 (Х)	Насыщенный пар	До +175 (в тропическом исполнении не применяется)

Б. Рукав класса Б (I) по ГОСТ 18698-79 подает топливо и масла, внутренний слой у него маслобензостойкий. Рукава для нефтепродуктов оснащают медной проволокой для отвода статики, которая накапливается при движении топлива по трубе.

В. Класс В для воды самый распространенный: холодное водоснабжение, полив, орошение, технические линии. Он стоек к слабым кислотам и щелочам, но азотная кислота из списка исключена.

ВГ. Рукав напорный ВГ (III) по ГОСТ 18698-79 работает с горячей водой и отоплением при температуре до +100. Частая ошибка: ставить ВГ на пар. Пар обслуживают классы Пар-1 и Пар-2, у них другой каркас и усиленная стенка.

Г. Рукав класса Г (IV) по ГОСТ 18698-79 подает воздух в пневматику: продувка, углекислота и азот.

П. Для пищевых производств используют рукав напорный класса П (VII): внутренний слой делают из резины, допущенной к контакту с пищевыми продуктами. Молоко, пиво, питьевая вода и слабокислые растворы подаются при температуре до +50.

Ш. Абразив быстро съедает обычную стенку, поэтому у напорного рукава класса Ш внутренний слой утолщенный — от 2,5 мм. Он работает как расходуемая броня против песка, штукатурных и малярных растворов.

Пар-1 и Пар-2. Оба класса подают насыщенный пар (рукава Пар-1 и Пар-2 по ГОСТ 18698-79): Пар-1 — до +143 °C, Пар-2 — до +175 °C. Пар-2 рассчитан на более жесткий режим, у него есть брекер и утолщенный внутренний слой.

Давления, диаметры и длины

Давление привязано к типу рукава и диаметру: чем больше диаметр, тем ниже допустимое давление в размерном ряду.

Класс	Внутренний диаметр, мм	Рабочее давление, МПа
Б (I)	9–200	0,16–2,0*
В (II)	9–200	0,16–2,0*
П (VII)	9–200	0,16–2,0*

* Давления 1,6 и 2,0 МПа действуют не для всех диаметров: рукава 75–80 мм выпускают на давление до 1,0 МПа, 100 мм — до 0,63 МПа, 125 мм и больше — только 0,16 и 0,25 МПа.

Класс	Внутренний диаметр, мм	Рабочее давление, МПа
ВГ (III)	9–65**	0,63 и 1,0
Г (IV)	9–65**	0,63 и 1,0

** Диаметр 65 в стандарте указан в скобках и при новом проектировании не применяется.

Стандарт задает минимальный радиус изгиба для всех классов: 12 внутренних диаметров при d 12–32, 15 — при d 38–50 и 20 — при d от 60.

Класс	Внутренний диаметр, мм	Рабочее давление, МПа
Ш (VIII)	10–100	0,25–2,0

Класс	Давление пара, МПа	Температура пара	Каркас и стенка
Пар-1	0,3	До +143	Хлопчатобумажный каркас, внутренний слой от 1,5 мм
Пар-2	0,8	До +175	Хлопчатобумажный каркас с брекером, внутренний слой от 2,5 мм

Внутренний и наружный диаметры паровых рукавов приведены в размерных таблицах в привязке к давлению.

Параметр	Норма по стандарту
Длина рукава	От 1 до 20 м (по согласованию); допуски: ±50 мм до 5 м, ±100 мм для 5–10 м, ±150 мм свыше 10 м
Толщина внутреннего слоя	От 1,5 мм; у классов Ш и Пар-2 — от 2,5 мм
Толщина наружного слоя	От 0,9 мм

Каждый рукав испытывают на герметичность при двойном рабочем давлении. Стенка не должна давать течи, а слои не должны расслаиваться. Рукава класса Г проверяют пневматическим давлением.

Климатические исполнения У, ХЛ, Т

Буква в конце обозначения показывает климат: У — умеренный, ХЛ — холодный, Т — тропический. Нижняя граница: минус 35 для У, минус 20 для Т и минус 50 для ХЛ. Верхние границы тоже зависят от исполнения: для воды и пищевых жидкостей в исполнении Т допускается +55 вместо +50.

Для Урала и Сибири правило простое. Рукав, который зимует на улице, лежит в неотапливаемом складе или работает в холодном цехе, берите в исполнении ХЛ: обычная умеренная резина на морозе дубеет и трескается. Исполнения У достаточно для отапливаемых помещений и сезонной работы в теплое время года.

Как читать маркировку

Маркировка по ГОСТ 18698-79 имеет единый формат: слово «Рукав», класс, давление в кгс/см², внутренний и наружный диаметры, исполнение, номер стандарта. Римская цифра в скобках обозначает группу.

Разберем первый пример: класс В (II) — для воды, давление 10 кгс/см² (около 1,0 МПа), внутренний диаметр 50 мм, наружный 64 мм, У — умеренное исполнение.

Второй пример читается так же, но ХЛ указывает на холодное исполнение, а 16 кгс/см² (≈1,6 МПа) — рабочее давление при диаметрах 25 и 38 мм. Третий пример паровой: класс Пар-1 (Х), давление 3 кгс/см², диаметры 25 и 40 мм, тропическое исполнение.

В поиске часто встречается запрос «рукав напорный 32х43» — обычно так ищут водяные рукава по 18698. Учтите: диаметр 32 в таблицах стандарта указан в скобках и при новом проектировании не применяется, поэтому точное сочетание диаметров и давления проверяйте по размерным таблицам.

Как выбрать класс под задачу

Таблицы выше показывают, что выдерживает каждый тип. Исходите из среды, затем уточняйте температуру, давление и климат.

Чем 18698 отличается от соседних стандартов

Рукавные ГОСТы легко перепутать: цифры похожие, а конструкции разные. Коротко фиксируем разницу, чтобы не выбрать неподходящий рукав.

ГОСТ 10362 описывает рукава с нитяным усилением, а не с тканевым каркасом. Там прочность обеспечивает оплетка из нитей, такие рукава легче и гибче, но ряд давлений и назначений у них свой. Подробный разбор нитяного усиления читайте в статье про ГОСТ 10362.

ГОСТ 5398 — это напорно-всасывающие рукава. Они работают и под давлением, и под разрежением, поэтому в стенку заложена металлическая спираль. Если линия только нагнетает, достаточно напорного рукава по 18698. Как читать обозначения всасывающих рукавов, разобрано в материале про маркировку по ГОСТ 5398.

РВД, рукава высокого давления, — это отдельная группа: оплеточная или навивочная конструкция под давления в десятки мегапаскалей для гидравлики. Текстильный рукав по 18698 их не заменяет: у него другой диапазон давлений и другие среды. Подробный разбор давлений и конструкций — в отдельной статье про РВД, здесь их характеристики не разбираем.

Пожарные рукава выделяются в отдельную группу: они рассчитаны на подачу воды к пожарным стволам и имеют свои диаметры, арматуру и нормы испытаний. Для хозяйственных и производственных задач берите классы В или ВГ по 18698, а пожарную тему (диаметры, арматура, испытания) смотрите в отдельной статье про пожарные рукава.

Хранение, транспортировка и гарантии

Хранят рукава в закрытых помещениях или под навесом, вдали от нагревательных приборов и прямых солнечных лучей. Бухты и отрезки держат без перегибов и сплющивания: заломанный каркас теряет прочность еще до начала работы. Для перевозки подходит любой транспорт при защите от повреждений и загрязнений; каждое изделие имеет маркировку. Гарантийный срок хранения и эксплуатации устанавливает стандарт — точное значение сверяйте с паспортом партии.

Часто задаваемые вопросы

Какой класс нужен для горячей воды, а какой для пара?

Для горячей воды берите класс ВГ, он рассчитан на температуру до +100. Пар обслуживают классы Пар-1 (до +143) и Пар-2 (до +175). Ставить ВГ на паровую линию нельзя: у паровых рукавов другой каркас и усиленная стенка.

Чем Пар-1 отличается от Пар-2?

Оба класса подают насыщенный пар, но режимы разные. Пар-1 работает при давлении 0,3 МПа и температуре до +143, Пар-2 — при давлении 0,8 МПа и температуре до +175. У Пар-2 есть дополнительный слой ткани — брекер и утолщенный до 2,5 мм внутренний слой.

Можно ли использовать рукав класса Г для пропана или метана?

Нет, стандарт прямо запрещает такое применение. Класс Г предназначен для воздуха, углекислого газа, азота и других инертных газов. Метан, пропан и бутан относятся к горючим газам и требуют рукавов другого назначения.

Как расшифровать маркировку на рукаве?

Обозначение читается слева направо: класс, давление в кгс/см², внутренний и наружный диаметры, климат и номер ГОСТа. Например, запись «Рукав В (II)-10-50-64-У ГОСТ 18698-79» означает водяной рукав на давление 10 кгс/см² с диаметрами 50 и 64 мм в умеренном исполнении.

Какое климатическое исполнение выбрать для холодного региона?

Для улицы, неотапливаемого склада и холодного цеха берите исполнение ХЛ: нижняя граница — минус 50. Исполнение У подходит для отапливаемых помещений и сезонной работы. Буква климата всегда указана в маркировке перед номером стандарта.

Чем рукав по 18698 отличается от рукава по 10362?

Разница в силовом слое: по 18698 каркас тканевый, а по 10362 усиление нитяное, из оплетки. Отсюда разные ряды давлений, диаметров и назначений. Подобрать нитяный рукав поможет отдельный разбор ГОСТ 10362.

Какой длины поставляются рукава и какие допуски?

Стандарт предусматривает длину от 1 до 20 м. Допуски — по таблицам стандарта; нужную длину указывайте при заказе.

•
